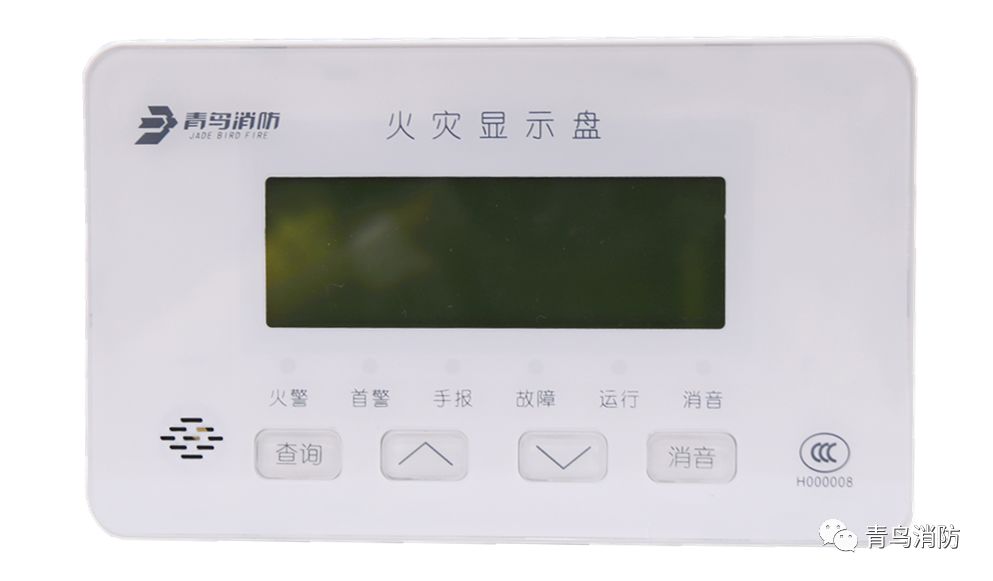

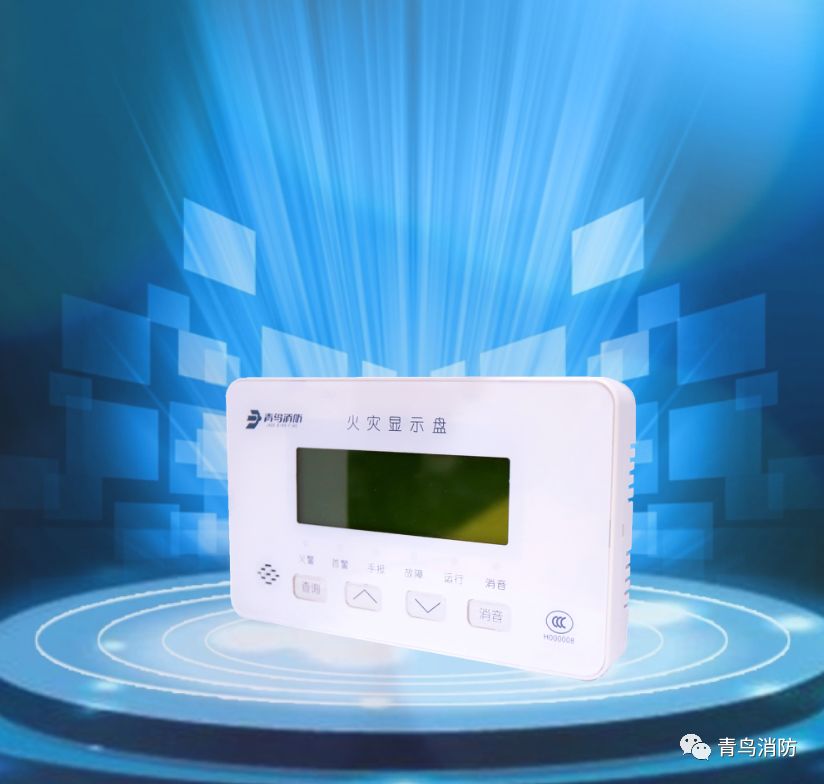

JBF4061火災顯示盤是一款采用大屏幕液晶顯示方式,具有跨主機、跨回路顯示火災報警信息的火災報警重復顯示設備。該產品采用DC24V電源供電,通過火災報警控制器回路總線接受所監控系統的報警信息進行報警顯示。
基本功能
?層顯采用四線制,直接接于回路線上;
?采用192×64點陣式液晶,顯示信息更加豐富;
?可實現接收本回路、跨回路、跨機發生的火警報警信息;
?增加日期、時鐘顯示,并自動與報警主機校時,無需單獨設置;
?可實現U盤信息導入功能;
?可實現遠程消音功能;
?具備中英文顯示切換功能。
安裝方式

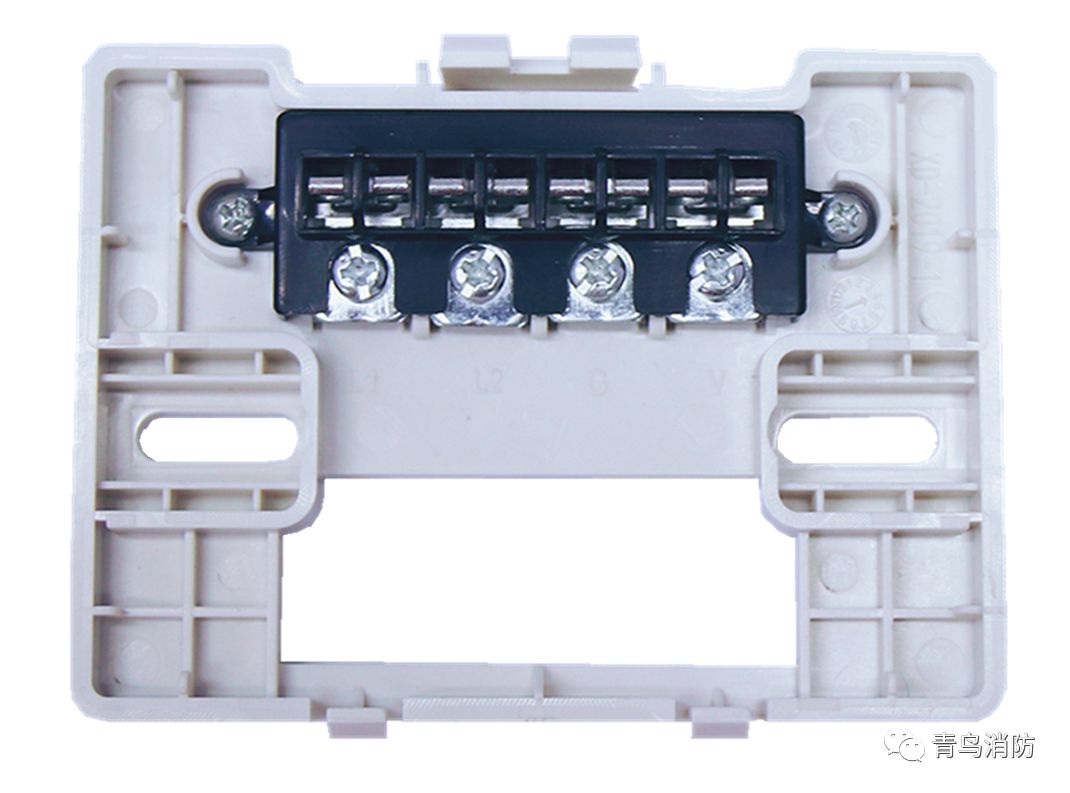

設備采用底座和本體分離的結構方式。

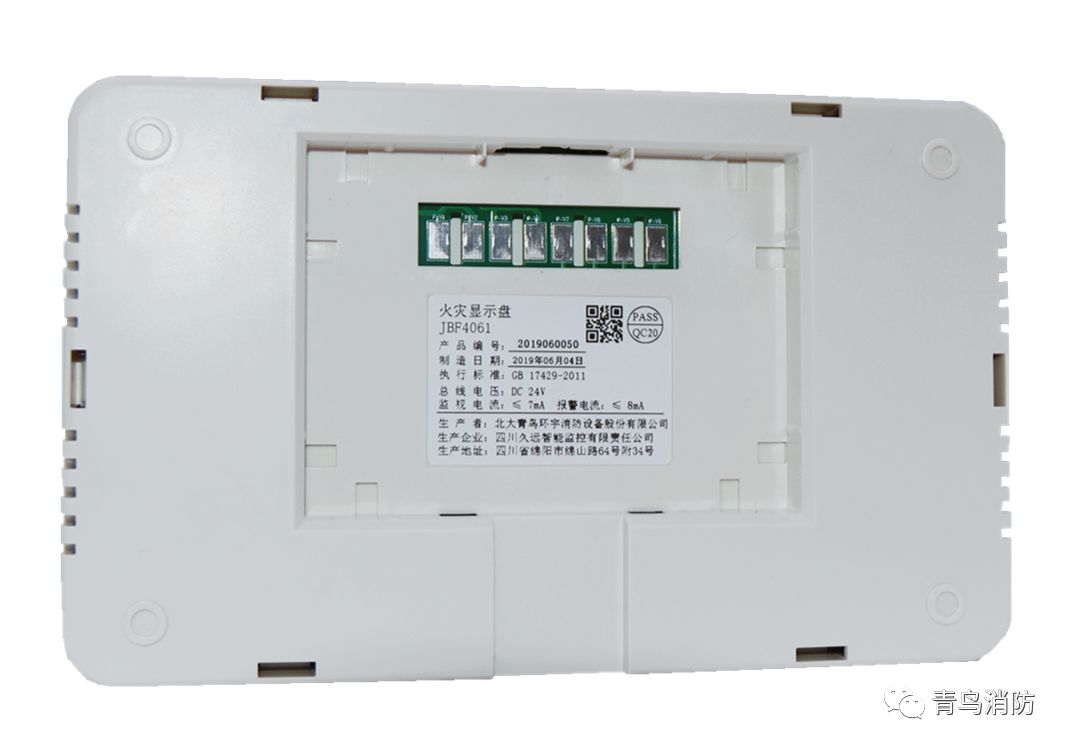

安裝時先將底座固定在86盒上,對應底座上回路線及DC24V的端子接線,端子采用高防脫設計,每個端子與層顯有兩個接觸彈片,保證底座與層顯接觸的可靠性。接線完畢后,將層顯直接扣在底座上即可。
檢驗報告
Tips:JBF4061可直接替換JBF-VDP3060B或JBF-VDP3061B。
